Liebherr Turmdrehkran 1000 EC-B 125 Litronic

Baubericht Nr.8: Ausleger

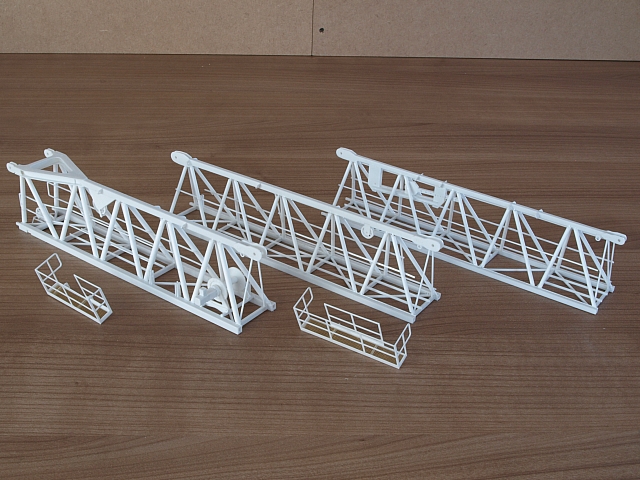

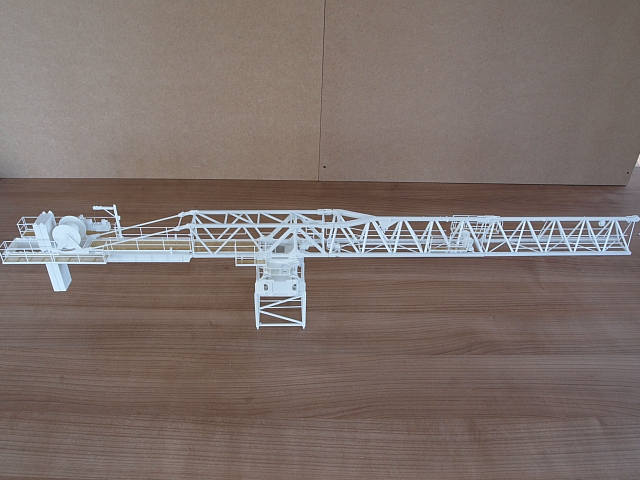

Der 1000 EC-B hat einen vergleichsweisen kurzen Ausleger mit einer max. Ausladung von 36,5m. Allerdings ist dieser so konstruiert, dass er auf eine Ausladung von 9m noch eine Tragfähigkeit von 125t vorweisen kann. Entsprechend stark sind die Zug- und Druckgurte samt den diagonalen Rundstreben bei den Auslegerstücken dimensioniert. Der Ausleger wird beim Modell eine Länge von über 63cm vorweisen.

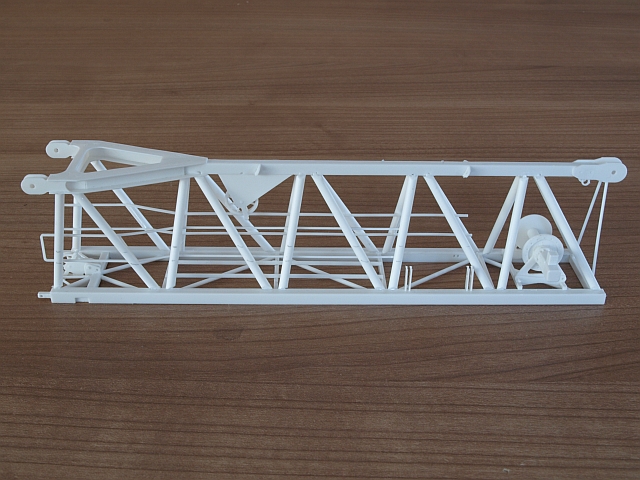

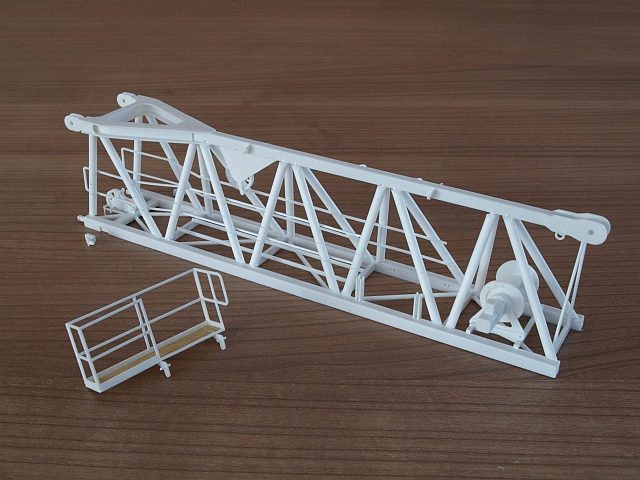

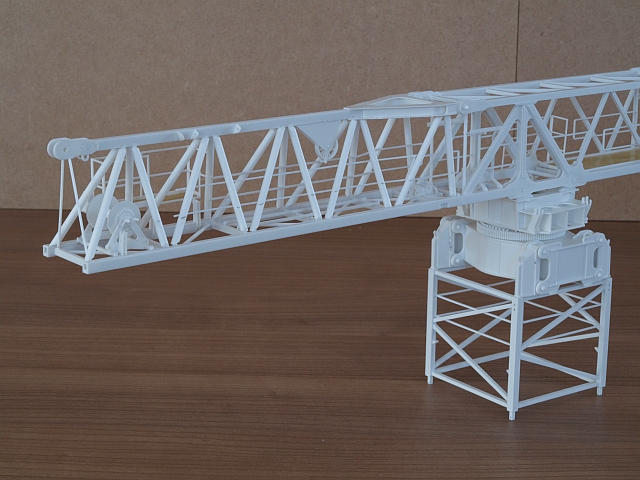

Ausleger Anlenkstück:

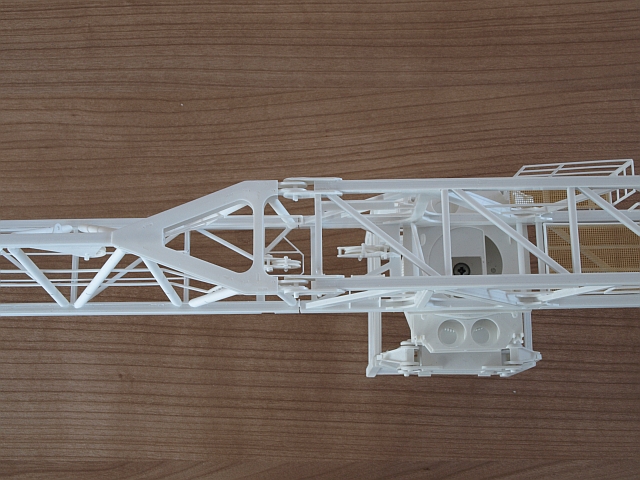

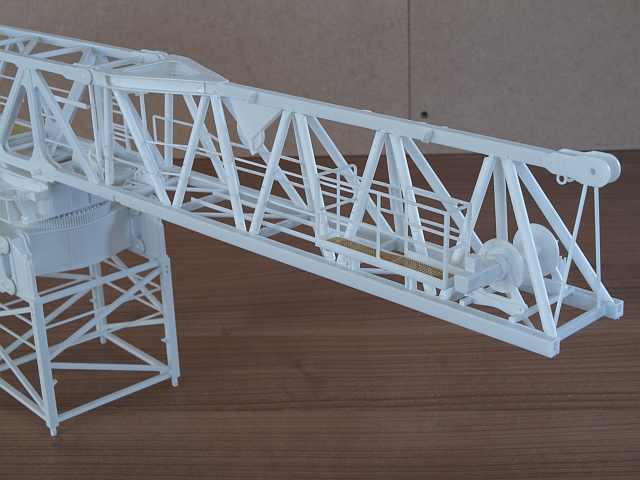

Das 20cm lange Ausleger Anlenkstück ist das massivste aller Auslegerstücke. So besitzen beide Druckgurte bereits eine Stärke von 4,5mm, die ersten 6 Querstreben eine Stärke von 3,2mm. Wie beim Original, nehmen die Materialstärken bei zunehmender Ausladung ab. Das Anlenkstück führt zwei Umlenkrollen, an welchen das Hubseil umgelenkt wird. Die Umlenkrollen besitzen kleine Speichen, was besonders zur Detaillierung beiträgt. Im vorderen Bereich ist die Winde und der Motor für die Laufkatze montiert. Natürlich sind auch alle Auslegerstücke miteinander steck- und verbolzbar. Zu guter Letzt werden nach der Lackierung noch Laufgitter aus Metall in die Auslegerstücke geklebt.

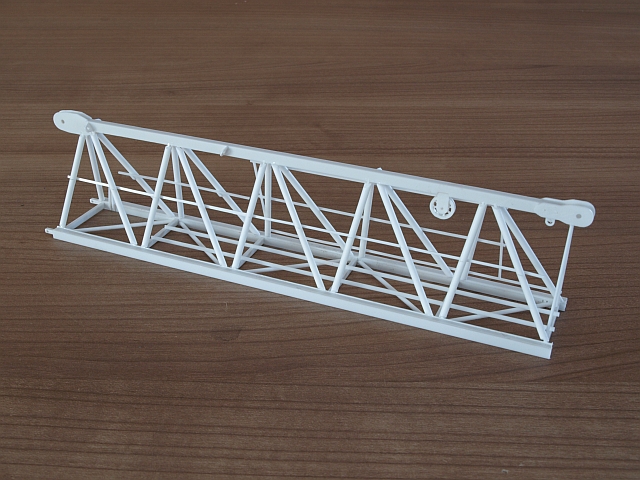

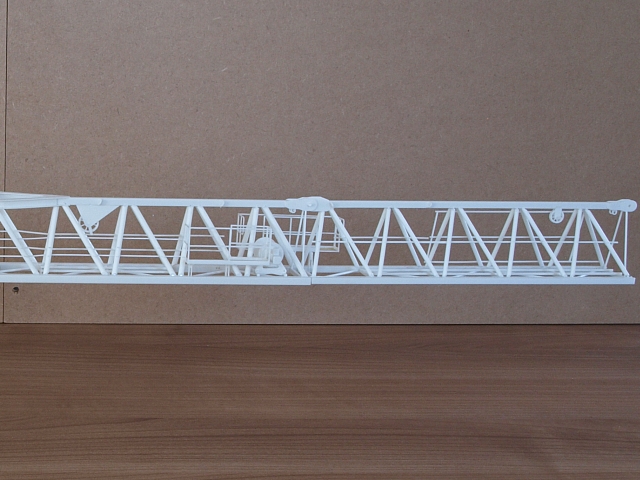

Ausleger Zwischenstück und Kopfstück:
Zwei Ausleger Zwischenstücke mit einer Länge von 10m (im Modell 20cm) sowie das Kopfstück vervollständigen den kompletten Ausleger des TDKs. Mittels einer Umlenkeinrichtung, welches im vorderen Zwischenstück montiert ist, kann das Seil zur Führung der Laufkatze gespannt werden. Das Hubseil wird mittels einem Seilschloss am Ausleger Kopfstück befestigt.
