Modell Umbau

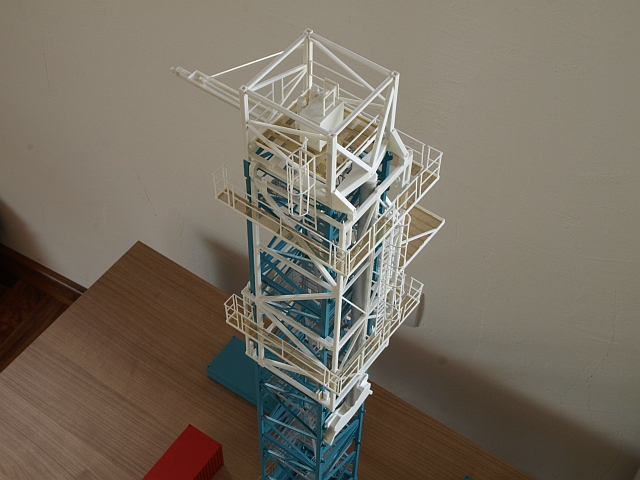

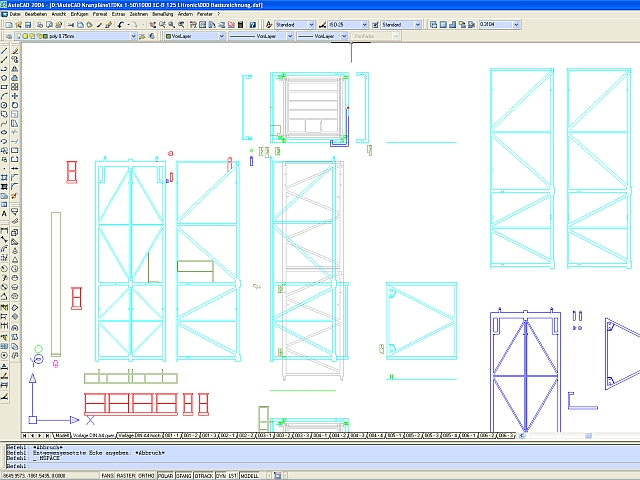

Im vierten Baubericht zum Modell des 1000 EC-B geht es um die Klettereinrichtung des TDKs. Diese wurde für den Einsatz zur Montage für Windenergieanlagen von Liebherr neu entwickelt und ermöglicht es, in nahezu doppelter Geschwindigkeit (verglichen mit herkömmlichen Klettereinrichtungen) zu klettern. Erreicht wird dies durch die Verwendung eines extra langen Hydraulikstempels, welcher stufenlos ein komplettes 5,80m Segment befahren kann. Bis auf eine Hubhöhe von 100m kann der TDK freistehend betrieben werden, darüber hinaus muss der Turm an der Windkraftanlage abgespannt werden. Das Klettern selbst kann bis zu einer Windgeschwindigkeit von bis zu 18m/s erfolgen.

Führungsstück:

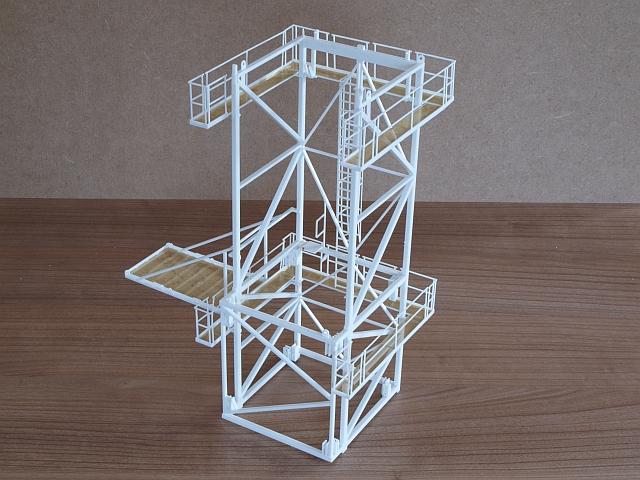

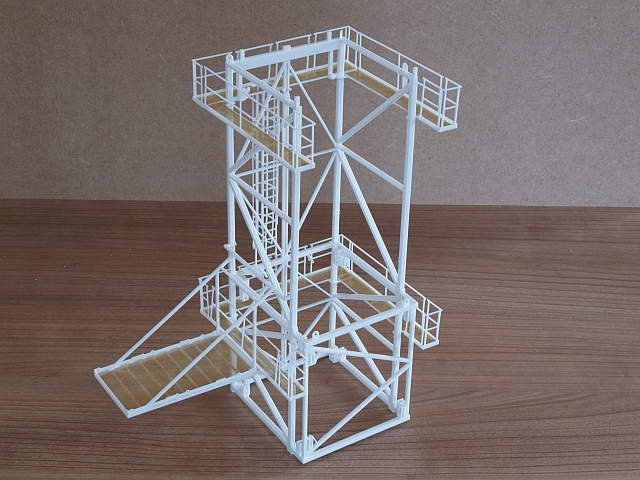

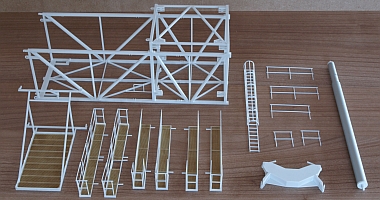

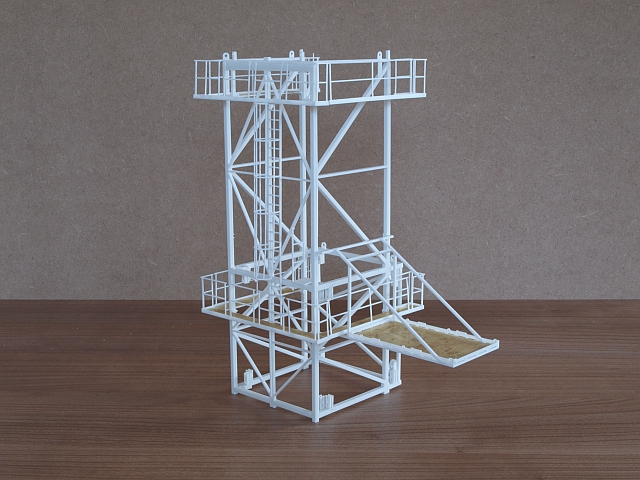

Das Führungsstück besteht aus 4 Fachwerk-Elementen, welche aus dem Vollem gefräst sind. An diesem werden alle Anbauteile wie z.B. die seitlichen Laufpodeste, die Laufrollen sowie das Liftpodest befestigt. Die Laufrollen sind funktional, sodass die Klettereinrichtung leichtgängig am Turm entlang fahren kann.

Liftpodest:

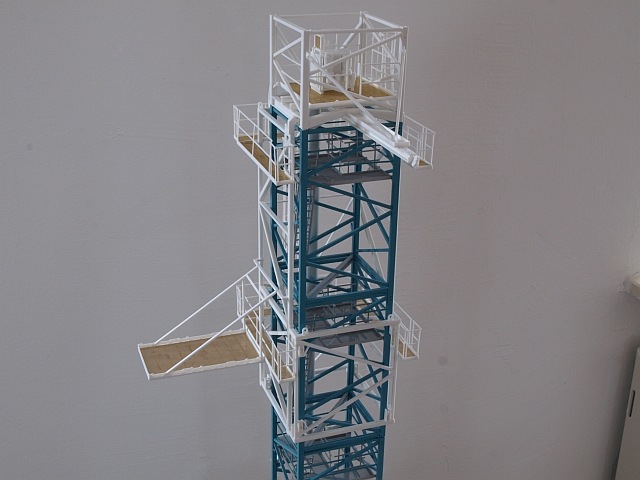

Durch das Liftpodest ist es möglich, Monteure oder den Kranfahrer auf schnellstem Wege mit einem Mannkorb auf den TDK abzusetzen. Der Mannkorb wird auf dem Liftpodest abgestellt, sodass die Mitarbeiter sicher auf den TDK übersteigen können. Beim Modell wird das Liftpodest mit einer kleinen Steckverbindung am Führungsstück befestigt.

Endstück der Klettereinrichtung:

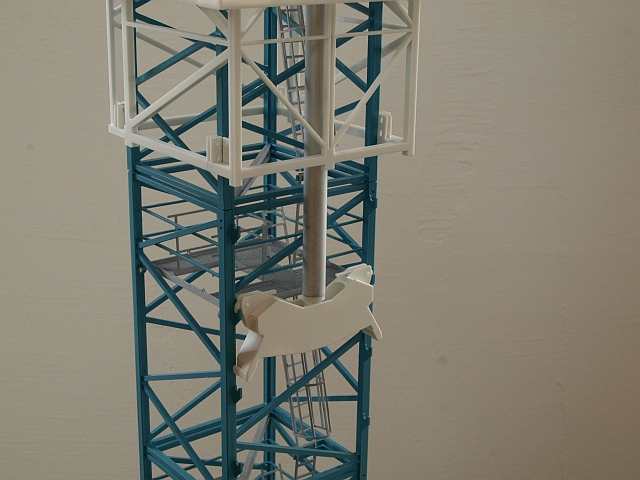

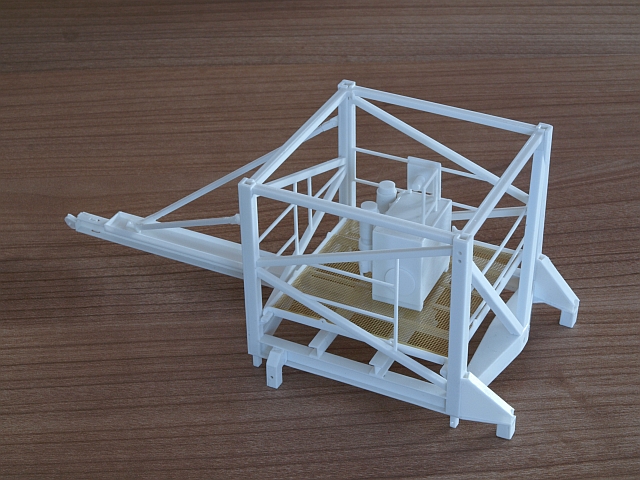

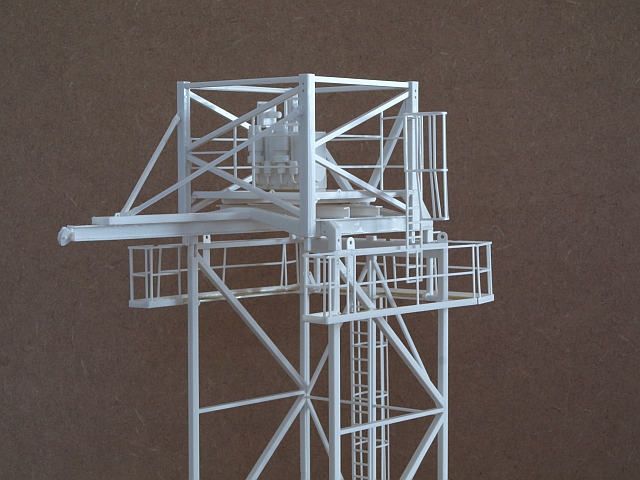

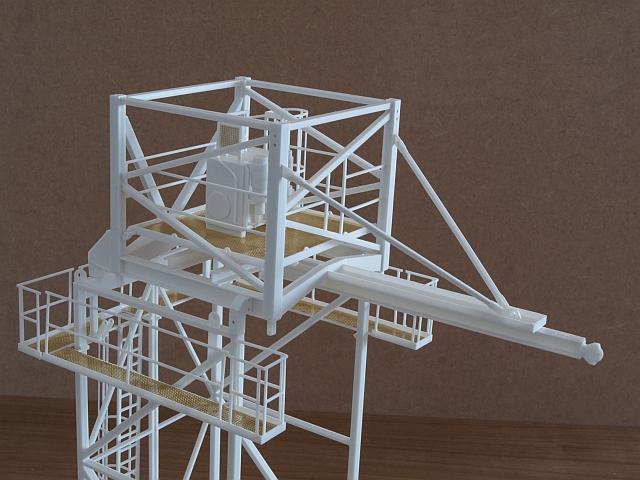

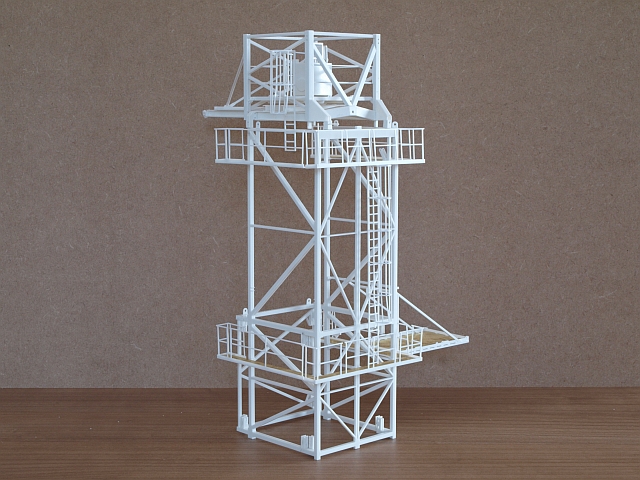

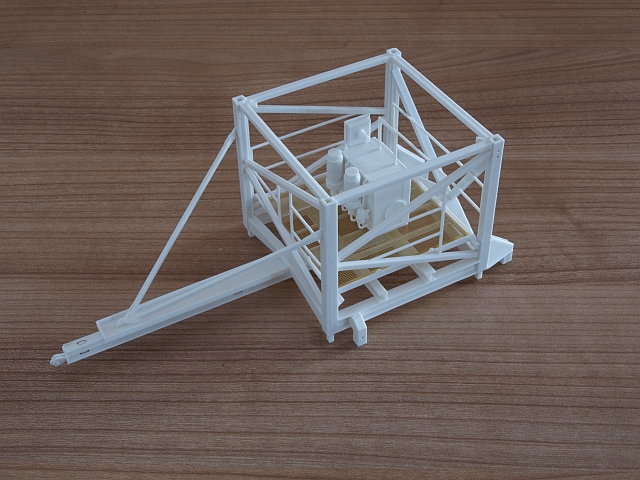

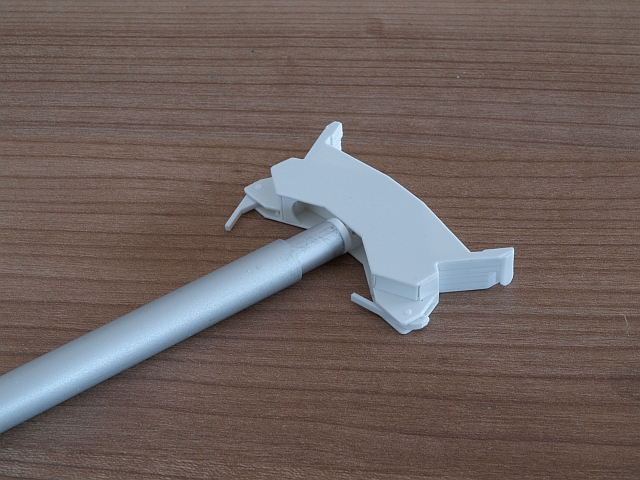

Auf dem Führungsstück der Klettereinrichtung wird ein spezielles 5,80m hohes Endstück montiert. Dieses trägt mittig die Hydraulikeinheit, welche für den Betrieb des Stützzylinders benötigt wird. Der Stützzylinder selbst wird an der Rückseite des Endstücks an einem verstärkten Querträger verbolzt. Unter dem Turmstück befindet sich ein Tragschlitten, über diesen können die einzelnen 5,80m- Segmente beim Hochrüsten des Turmes eingeschoben werden.
