Modell Umbau

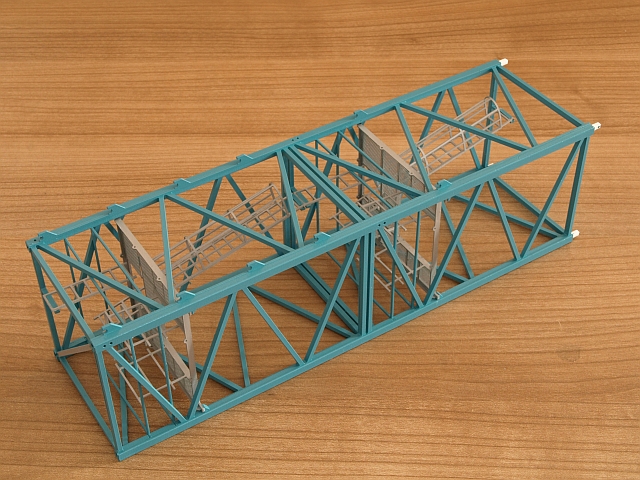

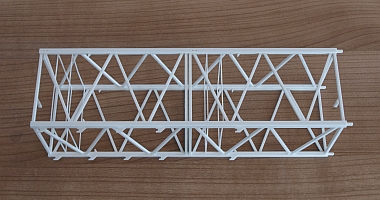

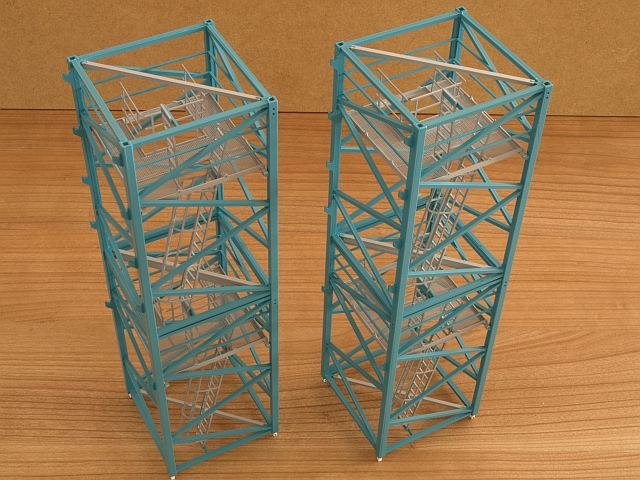

Die Turmstücke des 1000 EC-B besitzen im Original ein Grundmaß von ca. 3,40 x3,35m und eine Höhe von 5,80m. Aus transporttechnischen Gründen sind meist zwei Turmstücke zu einer Sektion zusammen gefasst (lassen sich so am wirtschaftlichsten transportieren). Beim Modell werde ich ebenso zwei Turmstücke als eine Sektion herstellen, was den Bau dieser etwas vereinfacht. Eine Turmsektion (bestehend aus zwei 5,80m Turmstücken) hat somit im Modell eine Höhe von ca. 23cm.

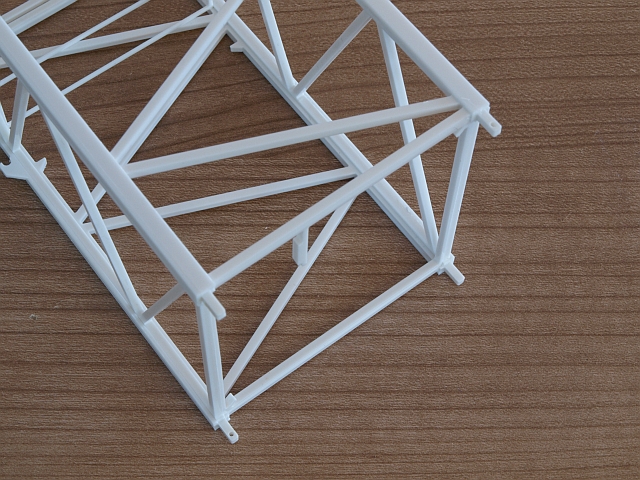

Die einzelnen Turmstücke sind so konstruiert, dass diese miteinander verbolzt werden können. So sind am Turmfuß vier kleine Steckbolzen mit Passbohrung angebracht, an der Oberseite des Turmstückes jeweils eine Führung in den vier Seitenholmen zum Verbolzen des aufgesteckten Turmstücks.

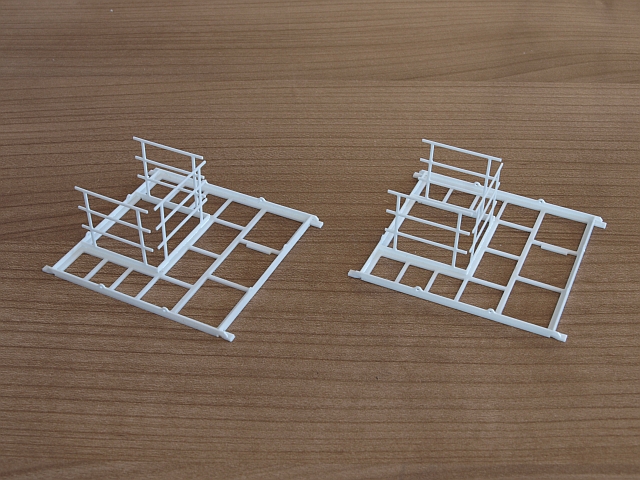

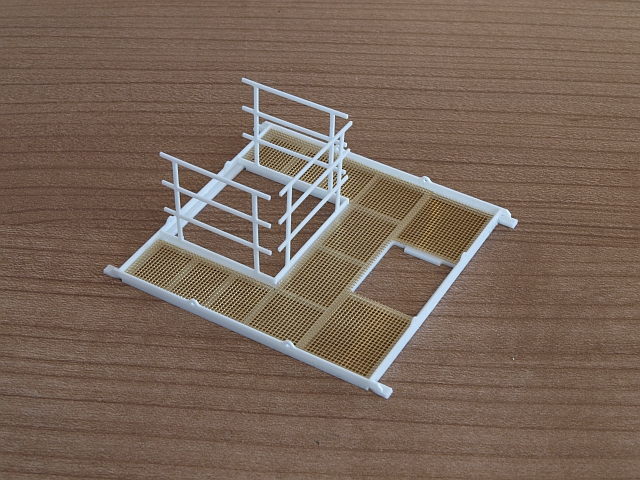

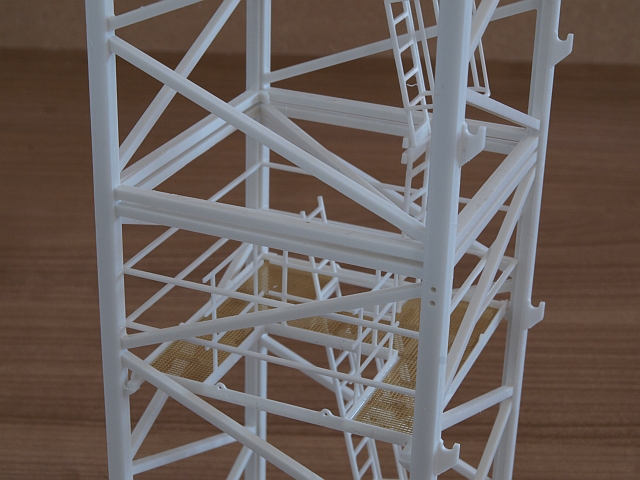

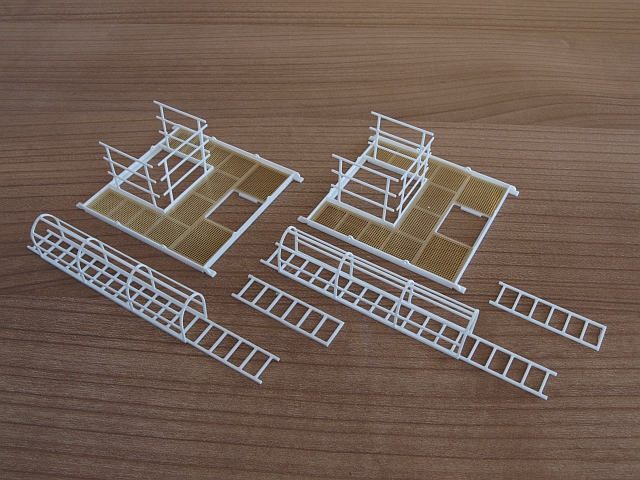

Besonders detailliert sind auch die Zwischenpodeste der Turmstücke. Diese besitzen sowohl die inneren Handläufe als auch ein Bodengitter aus Messinglochblech. Auch die einzelnen Leitern im Turmsegment haben analog dem Original die gleiche Anzahl an Sprossen. Die Zwischenpodeste und Leitern sind wieder modular gefertigt und können somit separat lackiert werden (wichtig für eine zweifarbige Lackierung).

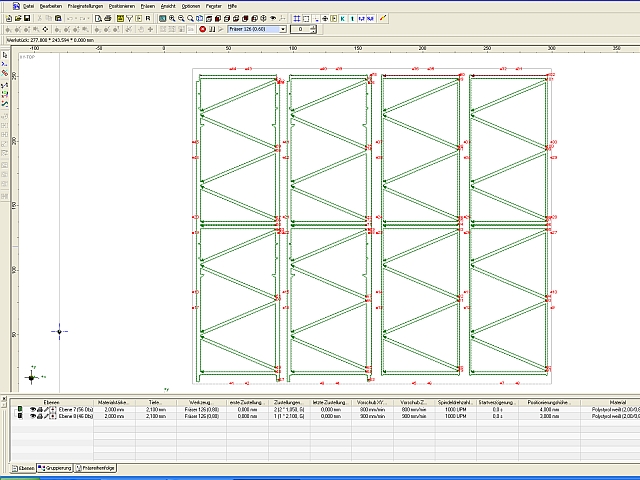

Die detaillierte Nachbildung dieser Turmstücke zieht natürlich einen hohen Fräsaufwand nach sich, allein eine Sektion besteht aus über 53 Einzelteilen.

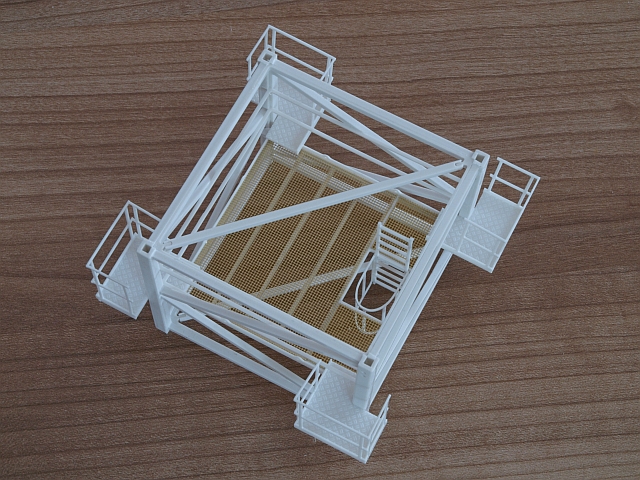

Neben den 5,80m Turmstücken kommen auch noch kleine 2,90m Turmstücke zum Einsatz. Diese haben nur ein Zwischenpodest, sind aber ebenso modular und steckbar gefertigt. Für das 2,90m Turmstück, auf welchem die Drehbühne verbolzt wird, sind zusätzlich zu allen vier Seiten Montagepodeste angebracht.
