Liebherr Turmdrehkran 550 EC-H 40 Litronic

Baubericht Nr.8:  Hauptausleger

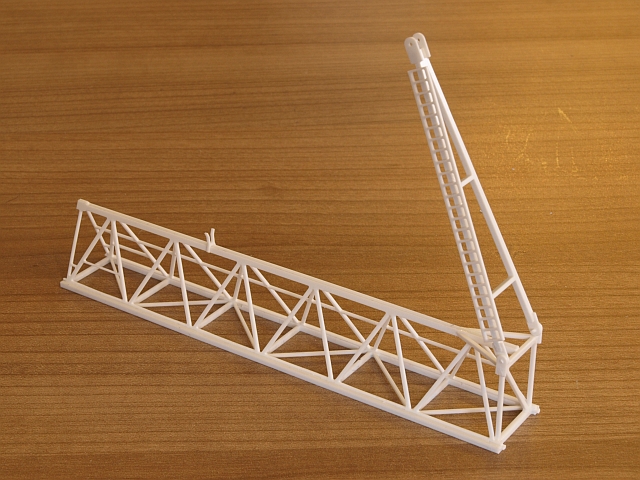

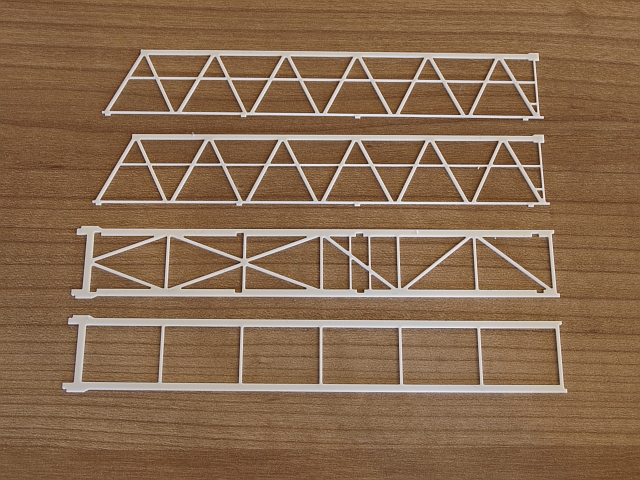

Die Rahmenkonstruktion der jeweiligen Auslegerstücke setzt sich beim 550 EC-H aus je vier Gitterelementen zusammen. Die einzelnen Gitterelemente sind aus Polystyrol Plattenware gefräst. Um eine genaue Positionierung dieser Rahmenbauteile zu gewährleisten, haben diese eine Passung nach dem Nut- und Feder Prinzip.

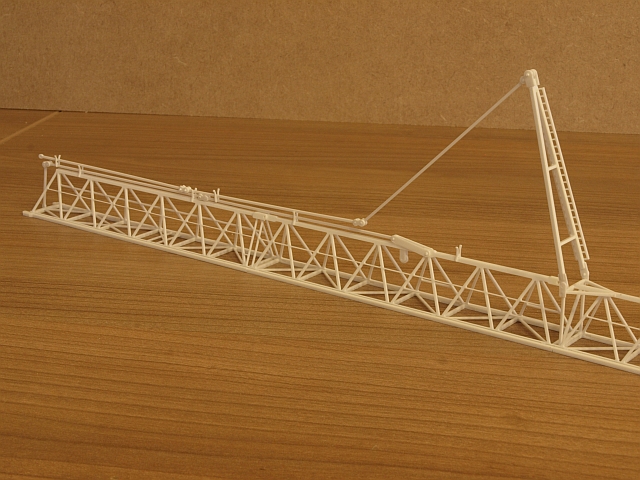

Besonders detailliert ist hier die Abspannung des Hauptauslegers nachgebildet. Wie beim Original setzt sich diese aus Abspannungen und Verbindungslaschen zusammen. Im Transportzustand kann die Abspannung direkt in die Aufnahmeführungen der jeweiligen Auslegerstücke eingehängt werden.

Aufgrund der modularen Bauweise, lassen sich die einzelnen Auslegerstücke miteinander verbolzen. Dadurch können am Modell Auslegerlängen in folgenden Konfigurationen nachstellt werden: 50,0m, 60,0m, und 70,0m.

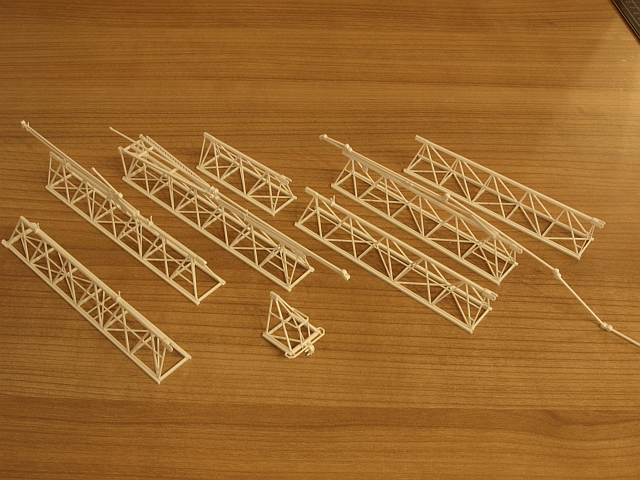

Der Ausleger besteht bei diesem Modell aus folgenden Einzelteilen:

- Ausleger Anlenkstück (11,66m)

- Ausleger Zwischenstück (2x 11,66m)

- Ausleger Zwischenstück (5,57m)

- Ausleger Zwischenstück (3x 10,00m)

- Ausleger Kopfstück (1,70m)

Die 70,0m Auslegerkonfiguration ergibt beim Modell eine Gegenauslegerlänge von ca. 83cm.
